Equipment
設備介紹
由于安規是保護使用人員,因此這個決定了安規測試與性能和設計測試有很大不同,甚至有
些測試是稀奇古怪的測試。測試使用的儀器、工具也是安規特殊需求的。但是這些測試,有
些是在我們?nèi)粘躺钪薪?jīng)常做的動作,有些是安規指標。
1. 輸入測試:
安規輸入測試目的是考察產品設計時考慮輸入是否滿足產品在正常工作時,輸入電路是否能
夠承受產品工作時需要的電流。在產品標準里面規定是:最大功耗的輸入電流不能大于產品
標稱值的 110%。這個標稱值也是告訴用戶該產品安全工作需要的最小電流,讓用戶在使用
這個設備前要準備這樣的電氣環境。
2. 安全標識的穩定性測試:
對用戶使用安全的警告標識,必須是穩定可靠的,不能因?yàn)槭褂靡欢螘r(shí)間后,變得模糊不清,
而導致用戶錯誤使用,而導致危險,或直接導致危險發生。所以需要測試這個穩定性。在安
全標準里面規定是:用水測試 15S,然后用汽油測試 15S,標識不能模糊不清。

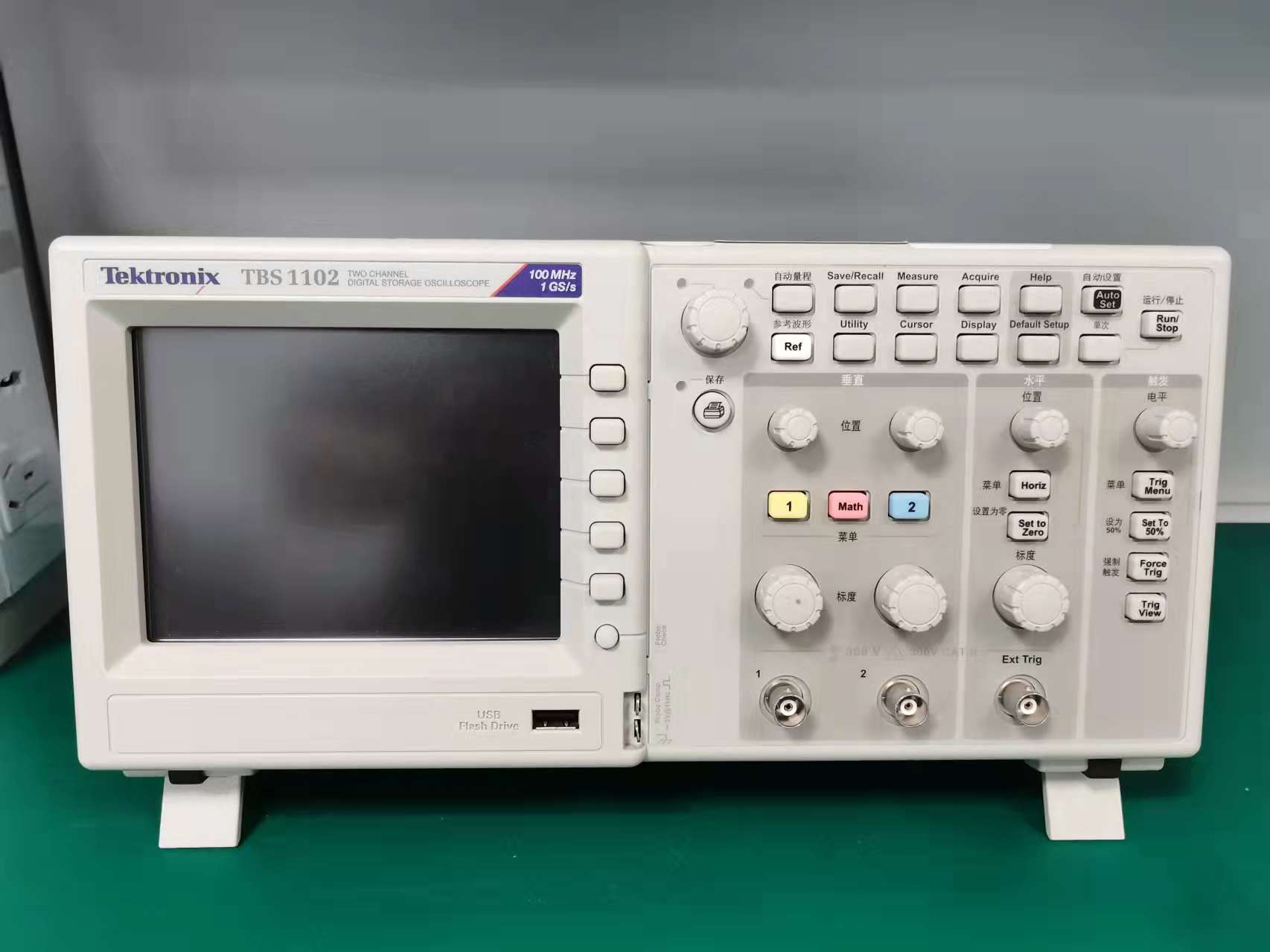

3. 電容放電測試:
對一個電源線可以插拔的設備,其電源線經常會被拔出插座,拔出插座的電源插頭,經常是
被人玩,或任意放置。這樣導致一個問題,被拔出的電源插頭時帶電的,而這個電隨時間而
消失,如果這個時間太長,那么將會對玩插頭的人造成電擊,對任意放置的電源插頭會損壞
其它設備或設備自己。因此各個整機安全標準對這個時間作出嚴格的規定。我們?cè)O(shè)計產品要
考慮這個時間,產品作安全認證需要測量這個時間。
4. 電路穩定測試:
1) SELV 電路
SELV 電路,就是安全地電壓電路,這個電路對使用人員就是安全的,例如手機充電器的直
流輸出端,到手機,它們是安全的,可以任意觸摸不會有危險。
注:SELV 電路在不同的標準里面有不同解釋,例如在 IEC60364 里面解釋與 IEC60950-1 是
不同的,因此關于 SELV 需要注意在哪個標準下面,其危險也是不同的。
SELV 電路需要滿足特殊的要求,才能是 SELV 電路,這些要求是,在單一故障是,仍然是
滿足 SELV 電路要求的。因此對每一個 SELV 電路都需要做單一故障下的測試,證明是 SELV
電路是穩定的。測試時是將單一故障逐一引入,監視 SELV 電路。
2) 限功率源電路
由于限功率源電路輸出的功率很小,在已經知道的經驗中,它們不會導致著火危險,因此在
安全標準中,對這類電路的外殼作了專門降低要求規定,它們阻燃等級是 UL94V-2。因此
有這類電路都需要測量,證明它們是限功率源電路。
3) 限流源電路
搞過電工的人知道,AC220V 電路經過一定的電阻之后,對人就沒有危險了。那么究竟是多
大的電阻,和電阻有什么樣的要求??赡艽蠹揖筒恢懒恕T诎踩珮?biāo)準里面就有這個規定,
這個規定就是限流源電路。限流源電流,要求在電路正常和單一故障下,流出的電流是在安
全限值以下的,對人不會導致危險小于 0.25mA。對于隔離一次和二次電路的電阻是要求滿
足專門標準的耐沖擊電阻。
5. 接地連續測試:
搞過電氣安裝的人知道,有些設備必須接地,否則將在其可以觸摸的表面有危險電壓。這些
危險電壓必須通過接地釋放。安規測試規定需要使用多大的電流,多久時間,測量的電阻必
須小于 0.1 歐姆,或電壓降小于 2.5V(有條件使用這個值)。
6. 潮濕測試:
潮濕測試,是模擬設備在極端環緊下,設備的安全性能。設備在制造出后,是在任何濕度下
都能安全運行的,不能因?yàn)槭怯昙?,濕度大而告訴用戶設備不能使用。因此在設計時必須考
慮設備在可以預見的濕度下滿足安全要求,因此濕度測試是必須的。測試要求根據標準不同,
有少量的差異。

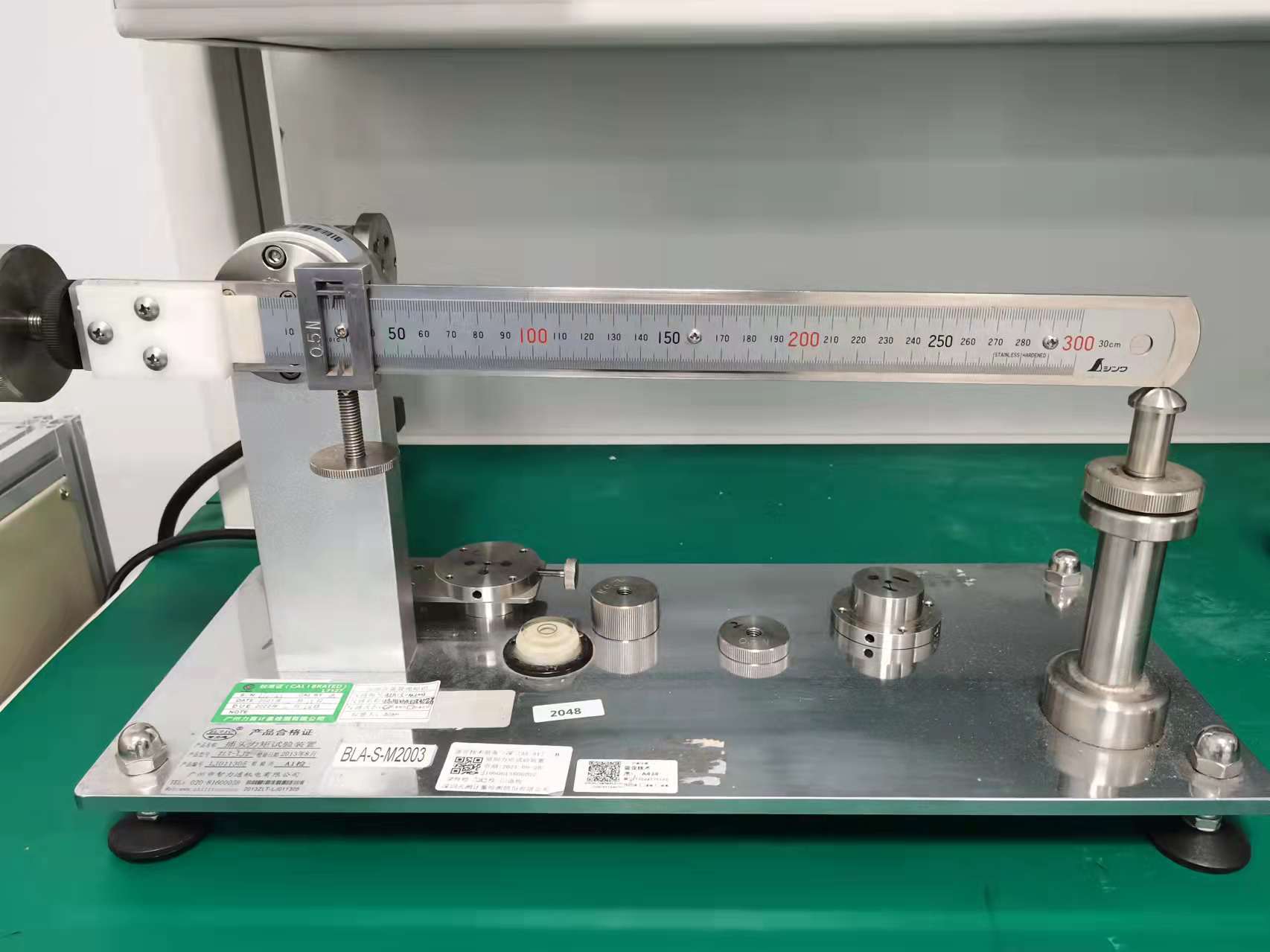

7. 扭力測試:
扭力測試是設備外部導線在使用中,經常受到外力作用彎曲變形。這個測試就是測試導線能
夠承受的彎曲次數,在產品生命周期內不會因?yàn)橥饬ψ饔冒l(fā)生斷裂,AC220V 電線外露等危
險。
8. 穩定性測試:
設備在正常使用中,常常會有不同的外力作用,比如:比較高的設備人會靠住它,或有人在
維護時攀爬它;比較矮的設備,外形如同凳子式的,有人可能會站在上面等。由于設備受到
這些外力作用,設備在設計時沒有考慮周全會導致設備倒塌,翻轉等危險。因此設備設計完
成后需要做這些測試。檢查它們滿足安全要求。
9. 外殼受力測試:
設備在使用過程中,會受到各種外力作用,這些外力可能會使設備外殼變形,這些變形可能
導致設備內部的危險,或指標不能滿足要求。因此在設計設備時必須考慮這些影響,安全認
證時必須測試這些指標。
10. 跌落測試:
小的設備或臺式設備,在正常使用中,可能會從手中或工作臺跌落到地面。這些跌落可能會
導致設備內部安全指標不能達到要求。因此在設計設備時必須考慮這種影響,在安全認證時
需要測試這些指標。要求是設備跌落后,功能可以損失,但是不能對使用人員造成危險。
11. 應力釋放測試:
設備內部如果有危險電路等,設備在正常使用中,如果外殼發生變形,導致危險外露,這樣
是不允許的。此在設計設備時必須考慮這些影響,安全認證時必須測試這些指標。
12. 電池充放電測試:
如果設備內部有可充電電池,則需要做充放電測試,和單一故障下的充電測試和過充電測試。
這是因?yàn)樵O(shè)備在正常使用中,充電和放電,以及設備有故障,但是主要功能還沒有損失,使
用人員不會發現設備故障的,這種情況下,沖放電要求是安全的,不能因此而發生爆炸等危
險。
13. 設備升溫測試:(正常工作下內部和外部表面的溫度)
安全測試中,溫升測試最為重要,雖然測試使用設備儀器與人工氣候環境測試相同,但試考
察項目和測試器件和目的有很大區別。人工氣候環境主要考察設備的適應性和可靠性。而安
規考察的是設備是否可以安全地工作。這里舉一例來說明它們區別:安規測試主要測試安規
器件的溫度,比如絕緣材料在正常情況下工作溫度,這個溫度在最高的設備允許工作溫度下,
要小于絕緣材料的最大允許溫度。如在 25℃環境下測試絕緣材料溫度是 100℃,而絕緣材料
只能在 130℃以下安全運行,這是定義設備允許的最高工作溫度很關鍵,如果設備是 50℃的
環境溫度,那么絕緣材料換算到 50℃的環境溫度測試溫度應該是 125℃,滿足小于 130℃要
求,測試通過。如果設備時 60℃環境溫度,那么換算到 60℃的環境溫度測試溫度應該是 135
℃,大于 130℃要求,測試不通過。同樣其它的安規器件也需要測試工作溫度。以判斷是否
滿足要求。
14. 球壓測試:
作為支撐帶危險電壓的絕緣材料或塑料件,需要做球壓測試,以保證在危險電壓部件在高溫
工作時,塑料件有足夠的支撐強度。測試溫度是最高溫度加上 15℃,但是不小于 125℃。球
壓時間是在要求溫度下保持 1H。
15. 接觸電流測試:
接觸電流,就是常說的漏電流。這個電流嚴格控制,各個安規標準都有嚴格規定,因此在設
計要嚴格控制這個電流,在產品認證時要測試這個電流。
16. 耐壓測試:
耐壓測試,也有叫耐電壓測試或高壓測試。主要用于考察設備絕緣的耐受能力,設計的
絕緣是否滿足設計要求。各種不同的絕緣,其測試電壓不同。耐壓測試都是在潮濕處理
后進行測試,以便考察設備在潮濕時的耐受能力。

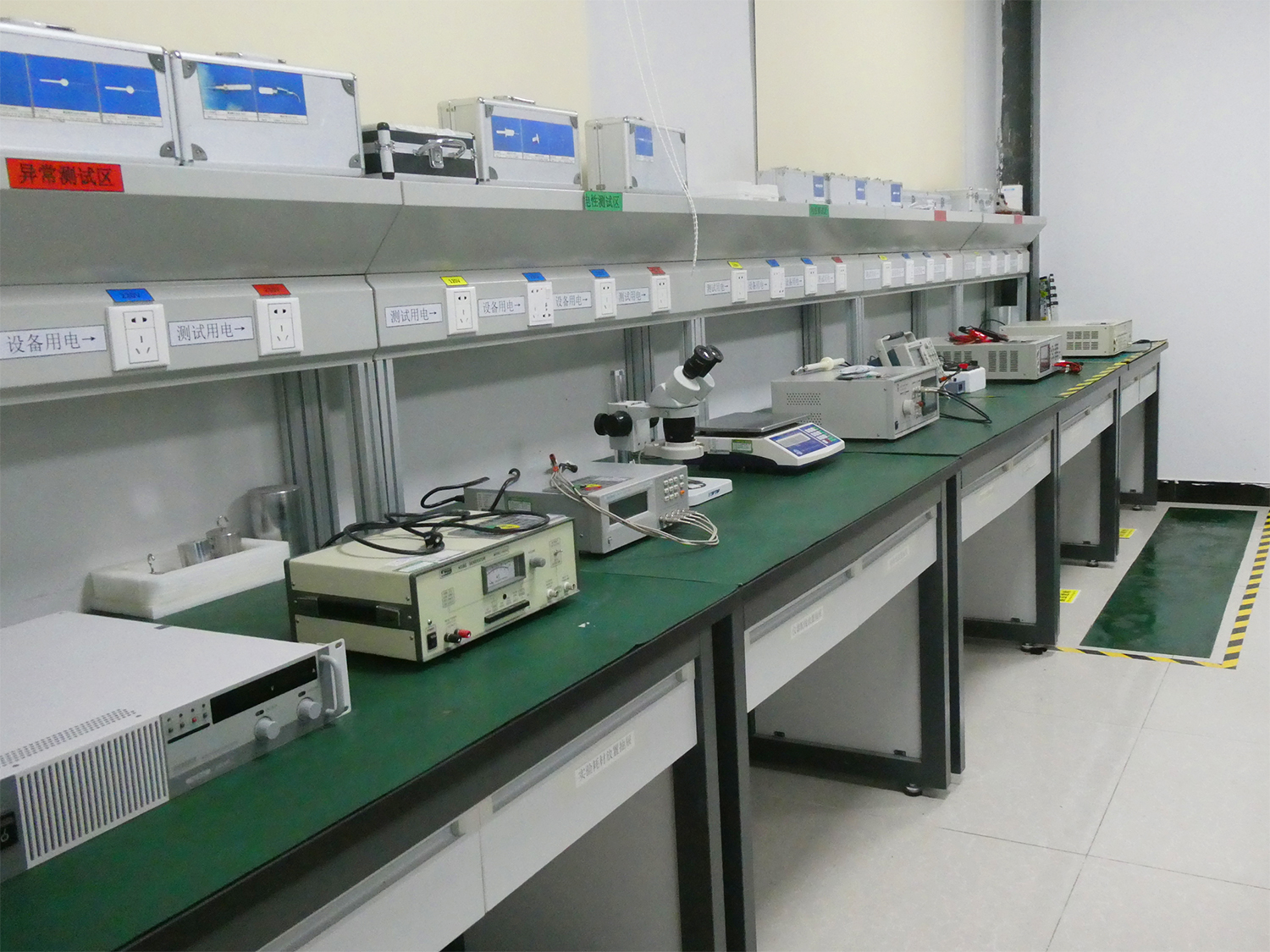

17. 異常測試:
異常測試分為單一故障測試,和錯誤使用測試,和常見的異常使用測試。
單一故障測試,指設備在一個故障狀態下,設備要求是安全的。
錯誤使用,指設備有調節裝置,或其它裝置,在位置或狀態不對的情況下測試,要求設備是
安全的,這是允許設備功能損失。
常見異常使用測試:指設備可能由于人們喜歡美而額外加上的一些裝飾部件,而這些裝飾對
設備的散熱等是極為不利的測試。比如在電視機上蓋一個防塵罩,在使用電視機時又忘記拿
下來。手機裝在一個手機袋中等。
18. 安規設計
安規設計是在設備產品中,要滿足產品的安全要求設計。具體各個標準要求有所不同,但是
目的都是保護使用人員的安全。
